Motor vertical de eje hueco (Vertical Hollow Shaft) US Motors, línea VHS, diseñado para acoplarse directamente a bombas centrífugas verticales tipo turbina. Encapsulado Weather Protected Type I (WPI) para instalación a la intemperie, con eficiencia premium NEMA, balanceo especial y trinquete antirretorno para proteger la bomba al detenerse. En MCB lo suministramos y validamos la selección (acople, empuje axial y esquema de arranque) para que sea compatible con tu instalación.
Especificaciones (submittal)
| Modelo | HW91MX |
| Tipo | RUS (vertical, eje hueco) |
| Potencia | 350 HP (261.1 kW) |
| Tensión / Frecuencia / Fases | 460 V · 60 Hz · 3F |
| Polos / Velocidad | 4 polos · 1785 RPM (plena carga) |
| Enclosure | WPI (Weather Protected Type I) |

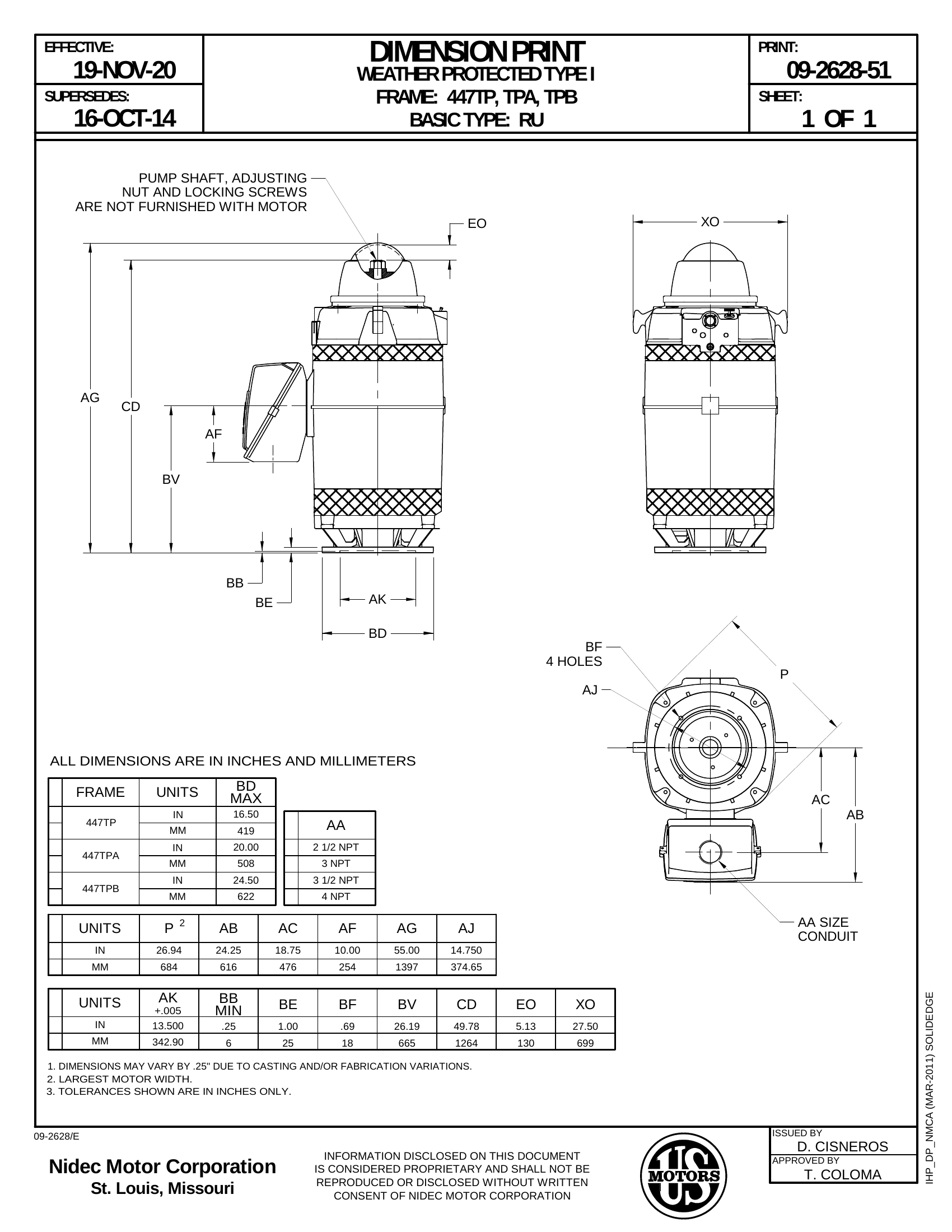

| Frame | 447TPA |
| Factor de servicio | 1.15 |
| Eficiencia | 95.8% NEMA nominal (95.0% garantizada) |
| Corriente FLA / SF Amps | 389.0 A / 452.0 A |
| Factor de potencia (plena carga) | 87.9% |
| Clase de aislamiento | Clase F (VPI-2000) |
| Arranque | Directo en línea (DOL) |
| Rotación | CCW de fábrica (unidireccional); CW disponible bajo pedido |
| Empuje axial (down thrust) | Hasta 17,150 lb (175% empuje extra alto) |
| Trinquete antirretorno | Incluido (NRR) |
| Rodamientos | 6215-J (lado acople) / 7322 BCBM (lado opuesto) |
| Calentador de resistencia | 115 V, 192 W |
| Peso aproximado | 953 kg (2,100 lb) |
| Aplicación | Bombas centrífugas verticales |
Preguntas frecuentes
¿Qué tipo de motor es el HW91MX?
Motor vertical de eje hueco (VHS), Weather Protected Type I y eficiencia premium, diseñado para acoplarse directamente a bombas centrífugas verticales.
¿A qué voltaje puede operar?
460 V, 60 Hz, trifásico.
¿Cuál es su potencia y velocidad?
350 HP a 1785 RPM (velocidad a plena carga), 4 polos.
¿Qué tipo de arranque requiere?
Arranque directo en línea (DOL).
¿Gira en un solo sentido?
Sí, de fábrica gira en sentido antihorario (CCW) para asegurar el enfriamiento correcto del motor; la rotación en sentido horario (CW) está disponible bajo pedido.
¿Qué necesita MCB para cotizar rápido?
Comparte el modelo HW91MX, el empuje axial de tu bomba y tu esquema de arranque/protecciones. Cotizar con MCB.
